粉体制备
利用超声波雾化将均一的前驱体溶液（通常是金属盐溶液）破碎成微米级的均匀液滴，并将其载入高温反应炉。在极短时间内（毫秒到秒级），液滴经历溶剂蒸发、溶质沉淀、热分解和固态反应，直接生成成分均一、形貌规则的纳米级颗粒。
其最大特点是 “一个液滴 → 一个颗粒” 或 “一个液滴 → 一个颗粒团（由更小的纳米晶组成）” 的转化机制。
超声波喷雾热解造粒是连接“溶液化学”与“固态纳米材料”的一座高效桥梁。它以其成分均一、形貌规则、一步合成的突出优点，成为制备高性能、多功能纳米粉体，特别是复杂组分功能材料的优选方法之一。尽管在成本和规模化方面面临挑战，但在研究和高端应用领域，其价值不可替代。
纳米粉末
贵金属粉末
化合物粉末
技术优势（为何适合制备纳米粉体？）
- 成分高度均匀：所有元素在原子/分子级别于溶液中混合，每个液滴都是整个溶液的缩影，保证了产物的化学均一性，非常适合制备多组分复合纳米材料（如钙钛矿、钴酸锂等）。
- 形貌可控：易于生成球形、表面光滑的颗粒（或球形二次团聚体）。通过调节工艺参数，可以制备空心球、多孔球、核壳结构等特殊形貌。
- 一步合成，无需后处理：从溶液直接得到结晶良好的纳米粉体，省去了传统固相法所需的长时间煅烧和研磨步骤，避免了研磨引入的杂质和缺陷。
- 粒度分布窄：得益于超声波雾化产生均匀液滴，最终产品的颗粒尺寸分布比许多其他方法更集中。
- 纯度高、分散性好：整个过程在密闭系统中进行，污染少；球形颗粒流动性好，不易团聚。
关键控制参数
- 前驱体性质：浓度、粘度、表面张力。浓度越高，最终颗粒越大。
- 超声波频率：频率越高，雾化液滴越小，理论上得到的纳米颗粒也越小。
- 反应温度：温度影响热分解速率、结晶度和颗粒的致密性。温度过低可能产物不纯，过高可能导致颗粒烧结、长大或形貌破坏。
- 载气流速与停留时间：影响液滴在高温区的反应时间和颗粒的冷却速率，从而影响结晶和形貌。
- 溶剂挥发速率：挥发过快易形成空心或破裂的球体。
典型应用实例
- 电池材料：LiCoO₂, LiFePO₄, LiMn₂O₄ 等正极材料，球形纳米/微米颗粒有利于提高振实密度和电化学性能。
- 催化材料：CeO₂, Al₂O₃, 复合氧化物等，高比表面积和多孔结构极具优势。
- 陶瓷粉体：ZrO₂, Y₂O₃, TiO₂ 等，用于制备高性能结构或功能陶瓷。
- 荧光粉：YAG:Ce³⁺ 等，成分均匀性对发光性能至关重要。
- 磁性材料：Fe₃O₄, 铁氧体等纳米颗粒。

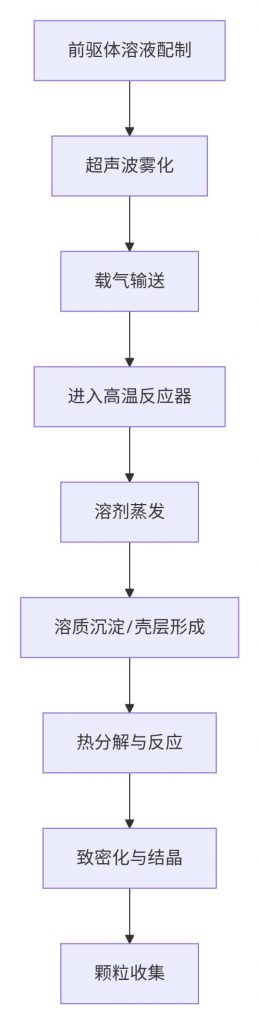

工艺流程详解
1. 前驱体溶液配制：
- 将目标产物的金属元素以可溶性盐（如硝酸盐、醋酸盐、氯化物）或金属有机化合物（如醇盐）的形式，溶解在去离子水或有机溶剂中。
- 关键要求：均一、稳定、无沉淀，浓度直接影响最终颗粒大小。
2. 超声波雾化：
- 核心步骤。溶液流经超声波振子（换能器），高频振动（通常1-3 MHz）在液面产生毛细波，波峰断裂产生气溶胶。
- 优势：液滴尺寸高度均匀（分布窄），且平均粒径小（通常1-10微米），无需高压气体，避免了传统压力喷嘴易堵塞和液滴大小不均的问题。
3. 载气输送：
- 用载气（空气、氮气、氧气等）将生成的均匀气溶胶载入预先加热的管式炉反应器中。
4. 喷雾热解反应：
- 在高温区（通常300-1000°C），液滴瞬间经历一系列物理化学变化：
– 溶剂蒸发：液滴收缩，溶质在表面过饱和。
– 溶质沉淀/壳层形成：形成一层固态外壳。
– 热分解与反应：壳内物质继续受热，分解为氧化物或其他目标产物（如碳酸盐、硫化物），并可能发生固相反应。
– 致密化与结晶：颗粒内部进一步收缩、致密，并结晶成最终的纳米晶相。 - 反应路径：可以是单一液滴直接生成一个实心/空心纳米球，也可能是生成一个由许多初级纳米晶团聚而成的微球。
5. 颗粒收集：
- 反应后的颗粒随气流离开高温区，在尾部通过静电收集器、旋风分离器或滤膜进行收集。
最新消息
超声喷雾热解工艺开发流程：从前驱体配方调试到稳定制备球形纳米粉体
超声喷雾热解工艺开发流程：从前驱体配方调试到稳定制备球形纳米粉体 粉体研发从首次得到样品到建立稳定工艺，通常还要解决不少问题：同一配方在不同批次出现粒径差异，雾化状态随时间变化，粉体在炉管或收集器中沉积，或后处理后形貌发生改变。超声喷雾热解工艺开发不能只围绕炉温进行，而应把前驱体化学、液滴形成、载气输送、热反应和粉体回收作为完整系统。明确目标和记录过程，是提高重复性的重要基础。 [...]
超声喷雾热解造粒设备操作要点：前驱体配制、高温炉管控、粉体收集与维护
超声喷雾热解造粒设备操作要点：前驱体配制、高温炉管控、粉体收集与维护 超声喷雾热解设备把液体供给、超声雾化、载气输送、高温反应和粉体收集连接起来。操作中任一环节不稳定，都可能造成雾化中断、颗粒形貌变化、炉管沉积或回收量波动。高校实验室常由多人轮流使用设备，若缺少统一记录，配方差异和维护状态容易被忽略。建立清晰的操作流程有助于安全运行，也有助于分析球形粉体的重复性。 [...]
粉体制备工艺横向对比：水热法、溶胶凝胶、普通喷雾热解与超声喷雾热解造粒
粉体制备工艺横向对比：水热法、溶胶凝胶、普通喷雾热解与超声喷雾热解造粒 选择粉体制备方法时，研发团队往往需要在组成控制、形貌、批次重复性、设备条件和后处理复杂度之间权衡。水热法、溶胶凝胶法和喷雾热解各有适用范围，没有一种方法能对所有纳米材料都占优。判断路线时，应从目标晶相、前驱体化学、颗粒形貌要求、可用设备和最终应用测试出发，而不是只比较某一个工艺的理论优势。 [...]
超声喷雾热解制备荧光粉、陶瓷粉体等无机纳米材料的应用场景
超声喷雾热解制备荧光粉、陶瓷粉体等无机纳米材料的应用场景 荧光粉、功能陶瓷和其他无机纳米材料常需要兼顾组成均匀性、晶相、颗粒形貌及烧结行为。实验室研发时，粉体可能出现粒径分布较宽、掺杂元素分布不均、团聚或高温处理后形貌变化等问题。超声喷雾热解通过将前驱体液体雾化为液滴，并在高温区完成溶剂蒸发与化学转化，可用于探索球形粉体或复合颗粒制备。该路线提供的是工艺选择，而非对最终光学或陶瓷性能的保证。 [...]
