电子秤生产中的 ITO 玻璃导线连接 : 从结构设计到超声波锡焊工艺验证
一、电子秤生产为什么要关注玻璃导电层的连接工艺？
电子秤的生产通常涉及称重传感器、信号处理电路、显示或操作面板、外壳以及相关连接线束。不同产品的结构有所差异。如果产品采用 ITO 导电玻璃作为触控、电极或其他导电功能部件，就需要在玻璃导电区域与外部电路之间建立符合设计要求的连接。
在传统工艺中，部分制造商会采用导电布、导电扣或其他过渡连接结构。此类设计可以满足一定的装配需求，但也会增加结构配合、材料管理和连接工序。
如果希望将导线直接连接到 ITO 玻璃表面，可以将超声波锡焊作为候选工艺进行验证。不过，工艺导入需要从材料确认开始，而不是直接将普通 PCB 焊接流程移植到玻璃上。

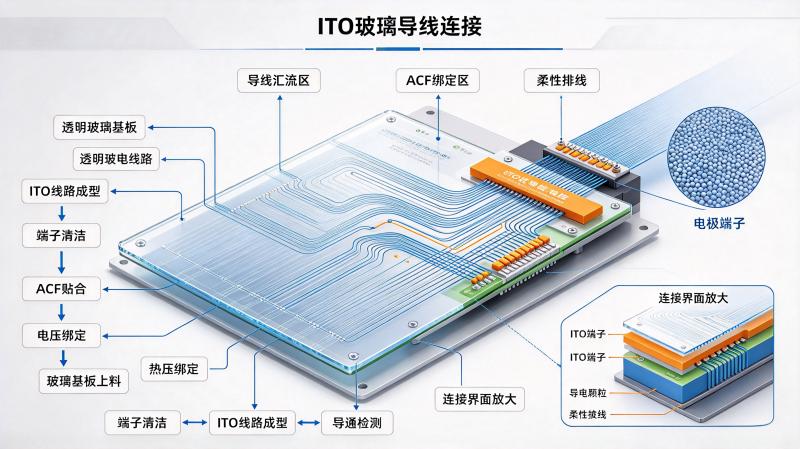

二、第一步：确认 ITO 玻璃的结构与导电区域
开始焊接前，应确认玻璃样品的实际结构，包括 ITO 膜层所在位置、导电区域尺寸、是否存在保护层或其他表面涂层，以及允许焊接的位置。
ITO 膜层通常较薄，实际承载能力不仅取决于导电材料本身，也受到膜层与玻璃基材之间附着状态的影响。因此，不能只凭玻璃表面看起来平整，就认定它适合直接焊接。
建议由产品设计人员提供导电区域图纸，并确认焊点是否会影响显示、触控或其他功能区域。若表面存在绝缘保护层，还需要先确认焊接区域是否允许直接接触导电膜层。
三、第二步：确认导线与焊料体系
导线规格会影响焊点尺寸、热传递和机械载荷。应明确导线材质、线径、是否镀层、绝缘层结构以及焊接端的预处理要求。
同时，ITO 玻璃的润湿条件与普通铜焊盘不同，需要选择适用于目标材料的超声波专用焊料，并通过样品测试确认其适用性。
不能仅凭焊料在加热时能够熔化，就判断它能够与 ITO 形成可靠连接。应观察焊料在目标表面的润湿情况、焊点形貌和涂层完整性，并进一步验证电气与机械性能。

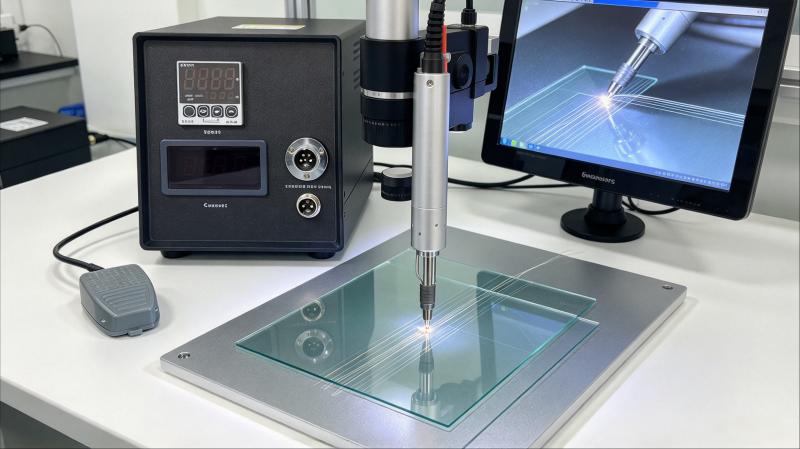

四、第三步：建立超声波锡焊操作流程
在完成材料确认后，可按设备要求制定初步操作流程。
1. 样品清洁与定位
确保焊接区域没有影响连接的油污、灰尘或残留物。清洁方法必须兼顾 ITO 膜层的耐受性，避免使用未经确认的溶剂或机械擦拭方式。
将玻璃固定在适当的夹具上，避免焊接过程中产生不必要的位移或局部应力。
2. 焊料与导线准备
根据工艺方案准备超声波专用焊料及导线端部。导线应定位于设计指定的导电区域，避免焊料扩展到相邻电极或其他不允许接触的位置。
3. 设定焊接参数
根据设备与材料的实际情况，逐步调整加热条件、超声作用时间、机械接触状态及其他可控参数。
ITO 膜层和玻璃基材对热与机械作用均有一定限制，因此应避免未经验证地提高功率、延长处理时间或施加过大压力。
4. 完成焊接并冷却
焊接结束后，应让连接部位在合适条件下冷却，再进行外观和电气检查。不要在焊点尚未稳定时施加不必要的拉扯或弯折。
五、第四步：检验焊点与连接可靠性
完成焊接后，建议从三个层面进行检查。
外观检查： 查看玻璃是否存在裂纹、崩边或其他损伤，ITO 涂层是否出现异常变化，焊料是否形成符合要求的连接形貌。
电气检查： 测量连接电阻，并确认其满足产品设计要求。对于电子秤产品，还应结合整机电路检查连接是否影响信号传输和功能稳定性。
机械与环境检查： 根据实际使用条件，开展导线拉力、弯折、振动及必要的温湿度或温度循环测试。具体测试方法和接受标准应由产品设计及质量团队确定。
六、第五步：评估量产导入条件
实验室样品通过并不代表量产工艺已经成熟。正式导入前，应验证不同批次 ITO 玻璃、不同导线规格和不同操作人员下的工艺一致性。
同时需要评估工装定位、作业节拍、检验方式、返修流程及人员培训。若后续需要提高产能，还应评估工位布局、设备配置和工艺自动化的可行性。
对于现有采用导电布与导电扣的电子秤生产线，建议先在不影响现有生产的条件下进行小批量试验，以可靠性数据和实际成本作为切换依据。
七、总结
ITO 玻璃直接焊线涉及材料、连接结构、焊接工艺和质量验证多个环节。超声波锡焊为减少过渡连接结构提供了候选技术路线，但是否适合特定电子秤产品，需要通过实际材料测试和完整的可靠性验证来确认。
瀚翎科学可协助研发团队围绕 ITO 玻璃与导线的连接需求开展样品焊接评估，帮助确定后续工艺开发方向。
