ITO 玻璃导线连接案例 : 超声波锡焊如何实现玻璃表面的直接电连接？
一、从电子秤的实际连接需求谈起
在电子秤、电子称重模块及其他带有玻璃面板的电子产品中，ITO（氧化铟锡）导电玻璃常被用于触控、显示、电极或其他需要透明导电结构的应用。对于这类产品，如何在玻璃表面的导电区域建立稳定的电连接，是产品结构设计与制造工艺中的一个实际问题。
传统方案可能采用导电布、导电扣或其他导电连接件，将 ITO 导电区域与外部导线连接起来。这种方式具有一定的工艺成熟度，但也会增加过渡连接结构，并占用产品内部空间。对于希望简化结构、减少连接环节的制造商而言，直接将导线焊接到 ITO 玻璃表面，是值得研究的另一种工艺路线。

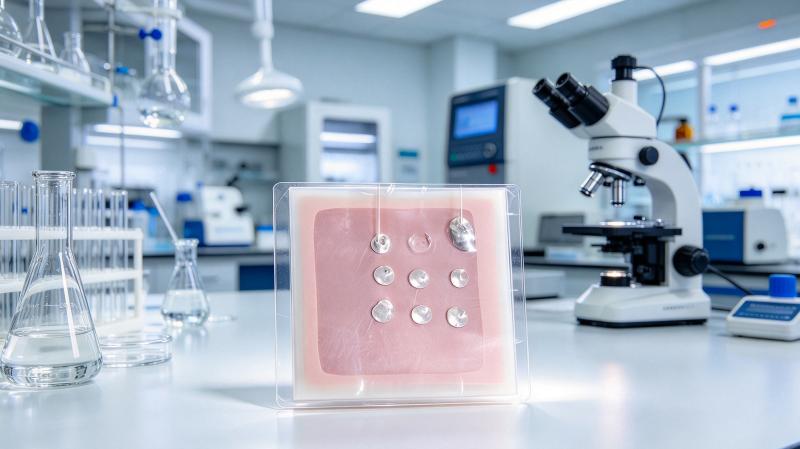

近期，HLSCI 接到了一项相关的 ITO 玻璃导线焊接需求。客户寄送了带有 ITO 涂层的玻璃样品，希望通过超声波锡焊工艺，将导线直接连接到玻璃表面的导电区域。经过样品焊接后，客户对连接效果表示满意，并采购了相关设备用于后续应用。
这一实际反馈说明，该工艺具有进一步开展应用验证的价值。不过，不同 ITO 玻璃的涂层结构、表面状态和导线规格可能存在差异，具体工艺仍需针对实际材料进行评估。
二、ITO 玻璃为什么不能简单套用普通锡焊工艺？
ITO 是一种透明导电氧化物薄膜，通常沉积在玻璃基材表面。它既要满足导电要求，又需要保持一定的光学性能，因此其表面结构与普通铜质 PCB 焊盘并不相同。
普通电子焊接通常利用焊料在适当的金属表面润湿，并在冷却后形成机械和电气连接。ITO 表面则可能面临润湿性不足、涂层附着强度有限以及玻璃基材不耐局部热冲击等问题。
如果直接使用普通焊料和常规烙铁进行尝试，即使焊料局部熔化，也不代表它已经与 ITO 表面形成了可靠连接。焊点可能表现为外观上附着，但实际界面结合不足；也可能因为过高的局部温度或机械作用，造成涂层损伤。
因此，ITO 玻璃的直接焊接需要同时考虑焊料体系、超声作用、热输入以及涂层本身的承载能力。
三、超声波锡焊的技术思路

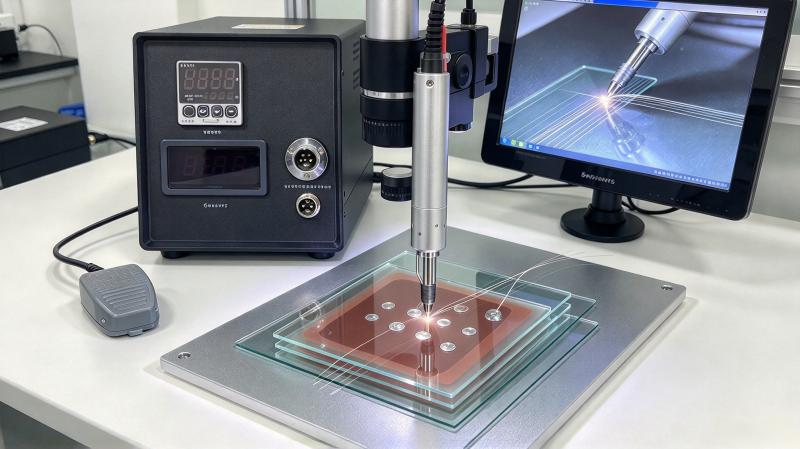

超声波锡焊是在传统加热焊接的基础上引入超声机械振动。配合适用的超声波专用焊料，超声作用有助于改善部分难润湿表面的焊接条件。
其工艺通常涉及三个方面：
- 热量输入： 使焊料达到适当的工作状态，形成可流动、可润湿的界面。
- 超声机械作用： 在特定材料与工艺条件下，帮助改善界面接触及焊料润湿行为。
- 界面形成： 在导线、焊料与 ITO 导电层之间建立连接，并在冷却后形成焊接接头。
需要注意，超声作用并不意味着可以无条件焊接所有玻璃或导电涂层。焊接效果取决于 ITO 膜层结构、表面污染、焊料组成、工艺参数和操作方式。
四、从样品成功到量产应用，还需要验证什么？
对于电子秤制造商，样品焊接成功只是工艺导入的第一步。后续应重点检查以下指标：
- 机械连接： 导线是否容易脱落，焊接区域是否出现涂层剥离或玻璃损伤。
- 电气性能： 初始接触电阻是否满足设计要求，经过机械扰动后是否发生明显变化。
- 热影响： 焊接后玻璃是否出现裂纹、局部损伤或其他不可接受的外观变化。
- 环境可靠性： 在实际产品需要的温湿度、振动和温度循环条件下，连接是否保持稳定。
- 工艺重复性： 不同操作人员、不同批次玻璃及不同导线规格下，结果是否一致。
如果客户希望用直接焊接取代原有导电布与导电扣结构，还应比较两种工艺在装配空间、材料成本、操作时间、维修性和最终可靠性方面的差异。
五、结论：以真实材料验证工艺适用性
ITO 玻璃直接焊线的核心，不是单纯让焊料熔化，而是在不损伤导电涂层和玻璃基材的前提下，建立满足产品要求的机械与电气连接。
瀚翎科学已有 ITO 玻璃样品焊接应用反馈，客户对样品效果表示满意，并已采购设备继续使用。对于准备导入类似工艺的电子秤及电子产品制造商，建议提供实际 ITO 玻璃和导线规格，开展针对性的焊接试验，再通过机械、电气和环境测试确认是否适用于量产。
如需评估超声波锡焊在 ITO 玻璃上的适用性，可联系瀚翎科学沟通材料条件、工艺方案及样品测试安排。
