超声波键合赋能 NTC 器件制造

超声波键合技术凭借其低温、无焊料、高可靠性的核心优势，在NTC（负温度系数热敏电阻）器件制造中扮演着关键角色，主要用于实现NTC芯片电极与外部引线（或引脚）之间的高效、精密电连接。以下从技术作用、核心优势、工艺要点及应用细节展开说明：

一、核心作用：实现NTC器件的“电连接桥梁”

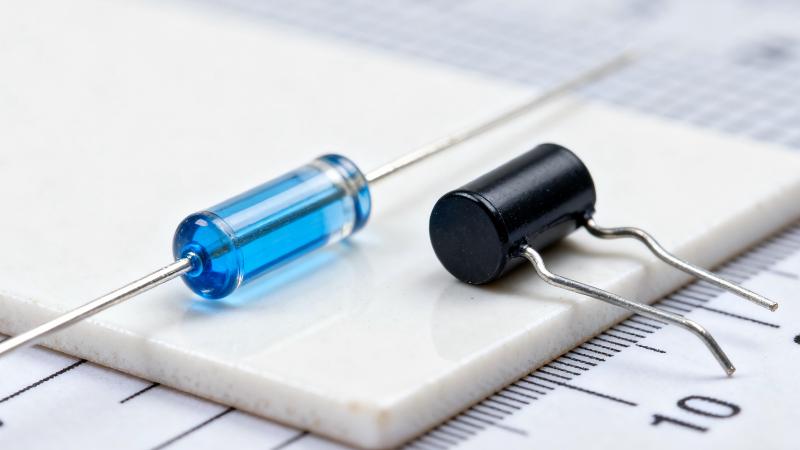

NTC器件的核心是热敏陶瓷芯片（如MnO-NiO-CoO系陶瓷），其两端需通过电极（通常为Ag、Au等导电层）与外部引线（如铜线、镀金线）连接，才能实现温度信号的采集与传输。超声波键合的作用就是在无高温焊接、无额外焊料的前提下，通过机械振动与压力的协同作用，使引线与芯片电极表面形成牢固的“冶金结合”（原子级扩散或微焊接），建立低电阻、高稳定的电通路。

二、适配NTC器件制造的核心优势

NTC器件通常具有体积微小（如0402、0603贴片型）、对温度敏感（高温易破坏热敏特性）、需长期稳定工作（如汽车电子、医疗设备） 等特点，超声波键合恰好能匹配这些需求：

1. 低温键合，保护芯片特性
超声波键合依赖“超声振动产生的局部摩擦热”实现连接，整体温度通常低于200℃（远低于传统焊接的300℃+），不会导致NTC陶瓷芯片的热敏系数（B值）漂移、阻值稳定性下降等问题，从根本上保障了器件的核心性能。

2. 无焊料污染，降低接触电阻
无需使用焊锡、焊膏等焊料，避免了焊料中的助焊剂残留、金属间化合物（如Cu-Sn合金）形成等问题。键合处为引线与电极的直接冶金结合，接触电阻极低（通常＜10mΩ），且长期使用中电阻漂移小，确保NTC器件的测温精度（±0.1℃~±1℃）。

3. 精密可控，适配微型化需求
超声波键合可通过设备精准控制键合压力（10~100gf）、超声功率（5~50W）和时间（10~100ms），能适配NTC芯片毫米级甚至微米级的电极区域（如芯片尺寸＜1mm×1mm时），且键合点体积小、无飞溅，不会造成相邻电极短路。

4. 高可靠性，适应恶劣工况
键合点的力学强度高（引线拉力通常＞5gf），且具有良好的抗振动、抗温循（-40℃~125℃）和抗湿热性能。这对于NTC器件的典型应用场景（如汽车发动机舱、工业温控设备）至关重要，可大幅提升器件的使用寿命（通常＞10万小时）。

三、NTC器件中的超声波键合工艺要点

NTC器件的超声波键合通常针对“芯片电极-引线”或“引线-引脚框架”两个环节，核心工艺步骤及参数控制如下：

 1. 键合前预处理
– 芯片电极处理：NTC芯片表面的Ag/Au电极需保持清洁，去除氧化层或油污（可通过等离子清洗或酒精擦拭），确保电极表面粗糙度（Ra）控制在0.1~0.5μm，提升键合界面的结合力。
– 引线选择：根据NTC器件的功率和可靠性需求，常用引线为镀金线（φ0.02~0.1mm）或镀铜线（成本更低，适配中低端场景） ，引线表面需无氧化、无毛刺。

2. 核心键合参数匹配
NTC器件的键合参数需结合芯片尺寸、电极材料、引线规格调整，典型参数范围如下：
超声频率 | 60~100kHz | 频率越高，振动越精细，适配微型电极 |
| 键合压力 | 20~80gf | 压力不足导致结合不牢，过高易压损陶瓷芯片 |
| 超声功率 | 10~30W | 功率过低无法形成冶金结合，过高烧蚀电极 |
| 键合时间 | 20~80ms | 时间过长导致引线疲劳断裂，过短结合强度低 |

3. 质量检测标准
键合后需通过3项核心检测确保可靠性：
– 力学检测：引线拉力测试（最小拉力≥5gf）、键合点剪切测试（剪切强度≥15MPa）；
– 电学检测：接触电阻测量（≤10mΩ）、常温/高低温下的阻值稳定性测试；
– 外观检测：键合点无裂纹、引线无弯折断裂、电极无脱落。

四、典型应用场景

在不同类型的NTC器件制造中，超声波键合的应用略有差异：
– 贴片式NTC（如0402、0603型）：直接将镀金线键合在芯片两端电极与贴片引脚之间，键合后覆盖环氧树脂封装，适用于消费电子（如手机电池测温）；
– 插件式NTC（如轴向引线型）：先将引线键合至芯片电极，再将引线与金属引脚焊接（或二次键合），适用于工业温控；
– 高精度NTC模块：采用“金线+超声键合”连接芯片与PCB板上的焊盘，配合校准电阻实现±0.05℃级测温，用于医疗设备（如体温枪）。

超声波键合技术通过低温、无焊料、精密化的连接特性，完美解决了NTC器件制造中“保护热敏特性、降低接触电阻、适配微型化”的核心需求，是当前中高端NTC器件量产中不可或缺的关键工艺，直接影响器件的测温精度、可靠性和使用寿命。
