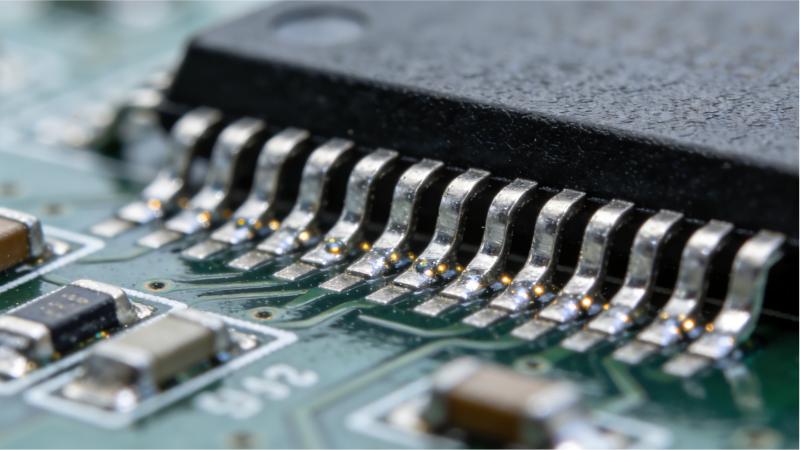

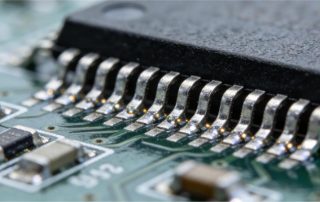

超声钎焊设备在电子封装中的应用 超声钎焊设备在电子封装中的应用 - 超声波电烙铁 - 上海瀚翎 电子封装作为电子器件功能实现与可靠性保障的核心环节，对连接工艺的精度、低热损伤和高稳定性提出严苛要求。超声钎焊设备凭借“超声波振动+热压协同”的独特工作模式，有效解决了传统钎焊工艺在精密电子封装中的热变形、氧化残留等痛点，成为半导体、汽车电子、5G通信等领域的关键装备。其核心价值在于通过低频高热效或高频高精度的能量控制，实现异质材料间的可靠冶金连接，适配从微型芯片到功率模块的多元化封装需求。 超声钎焊设备的核心构成围绕能量转换与精准控制展开，主要包括四大功能模块。超声发生系统是能量核心，通过压电换能器将工频电能转换为20-120kHz的高频机械振动，经调幅器放大后传递至焊头，振动幅度可精准调控至0.1-10μm，满足不同封装场景的能量需求。精密运动控制系统采用直线电机与空气轴承驱动，X/Y轴定位精度达±0.5-2μm，Z轴通过音圈电机实现±0.1N的压力控制精度，配合4K视觉对准系统，可完成亚微米级的焊点定位，适配细间距引脚（<20μm）封装。热压协同系统通过红外测温与PID算法，将键合温度稳定控制在150-300℃，实现低温互连，避免高温对芯片性能的损伤。实时监控系统则对超声功率、压力、形变量等参数进行闭环反馈，将焊接缺陷率控制在0.01%以下。 在电子封装领域，超声钎焊设备的技术优势尤为突出。其一，低温互连特性显著降低热损伤，相较于传统熔焊300℃以上的高温，其150-250℃的工作温度可适配CMOS、光电器件等温度敏感芯片，避免封装材料热膨胀系数不匹配导致的应力残留。其二，无氧化残留保障连接可靠性，超声波的高频摩擦能破除焊盘表面氧化膜，无需助焊剂即可实现洁净界面连接，减少杂质残留对信号传输的干扰，尤其适用于高频通信器件封装。其三，高精度适配高密度封装趋势，可处理10-75μm直径的金、银、铜等多种键合线材，线弧控制精度达±1μm，满足多芯片堆叠、3D封装等先进工艺的细间距连接需求。 基于上述优势，超声钎焊设备在电子封装中形成多元化应用场景。在半导体封装领域，高频超声钎焊设备承担芯片与基板的引线键合任务，通过120kHz高频振动实现亚微米级互联，信号传输损耗可控制在0.5dB/cm以下，适配5G基站光模块、量子芯片等高端器件封装。在汽车电子领域，针对IGBT、SiC功率模块的封装需求，设备通过10-30N的宽范围压力控制与氮气保护系统，实现铜线与金属基板的可靠连接，使模块热阻降低20%，使用寿命延长至15万小时。在功率半导体封装中，Pin针超声焊设备替代传统锡膏钎焊，通过金属共价键结合提升连接稳定性，经15G加速度振动测试仍能保持推力稳定，符合车规级可靠性标准。 [...]

超声波提取仪在植物精油提取中的应用 植物精油作为植物代谢产生的挥发性芳香物质，广泛应用于医药、化妆品、食品香料等领域。传统提取方法如水蒸气蒸馏、溶剂萃取等存在提取效率低、耗时久、有效成分易破坏等问题。超声波提取仪凭借其独特的物理作用，为植物精油提取提供了高效、温和的新技术路径，近年来在相关领域得到广泛关注与应用。 超声波提取植物精油的核心原理是超声波的空化效应、机械振动和热效应的协同作用。空化效应是指超声波在液体介质中传播时，产生大量微小气泡，气泡迅速生长并破裂，瞬间释放出巨大的能量，形成局部高温高压环境，同时产生强烈的冲击波和微射流。这种冲击波能够破坏植物细胞壁和细胞膜的结构，使细胞壁通透性增加，甚至产生微小孔洞，为精油成分从细胞内释放到提取介质中创造通道。机械振动则能加速提取体系内的物质扩散，减少浓度梯度，促进精油与提取溶剂的充分接触。热效应可使提取体系温度轻微升高，在一定程度上加快分子运动速度，进一步提升提取效率，且温度升高范围可控，不易导致精油中热敏性成分分解。 与传统提取方法相比，超声波提取仪在植物精油提取中具有显著优势。其一，提取效率高。超声波的空化效应和机械振动能够快速破坏植物细胞结构，大幅缩短提取时间，通常仅需数十分钟即可完成提取过程，而传统水蒸气蒸馏法往往需要数小时。其二，提取温度温和。超声波提取过程中温度升高较为缓和，一般可控制在50℃以下，能有效保护精油中的热敏性成分，避免其因高温发生氧化、分解，保证精油的品质和功效。其三，适用性广。无论是草本植物、木本植物，还是植物的花、叶、根、茎、果实等不同部位，超声波提取仪都能发挥良好的提取效果，尤其适用于珍贵、稀有植物原料的精油提取，可提高原料利用率。其四，操作简便且环保。超声波提取仪自动化程度较高，操作流程简单，易于控制；同时，该方法可减少提取溶剂的使用量，降低溶剂残留对环境和产品的污染。 利用超声波提取仪提取植物精油的操作流程主要包括原料预处理、提取体系配置、超声波提取、分离纯化等步骤。原料预处理是保证提取效果的基础，需选取新鲜、无霉变的植物原料，经过清洗、干燥后粉碎至合适粒度。粉碎粒度需合理控制，粒度过小易导致提取过程中体系结块，影响传质；粒度过大则难以充分破坏细胞壁，降低提取效率。随后，将粉碎后的植物原料与提取溶剂按一定料液比混合，置于超声波提取仪的提取槽中。提取溶剂的选择需根据精油成分的极性的确定，常用的溶剂包括乙醇、丙酮、正己烷等，也可采用水作为提取介质，具体需结合原料特性和产品需求。 提取参数的设定对精油提取效果至关重要，主要包括超声波功率、提取时间、提取温度和料液比。超声波功率一般控制在100-500W，功率过高可能导致提取体系温度急剧升高，破坏精油成分；功率过低则难以达到理想的空化效应。提取时间通常为20-60分钟，可根据原料种类和粉碎粒度适当调整，过长时间提取可能导致杂质含量增加。提取温度一般维持在30-50℃，通过提取仪的恒温装置进行控制。料液比需根据原料吸水性和精油含量确定，通常为1:5-1:20（g/mL），料液比过低会导致提取不充分，过高则会增加后续分离纯化的难度和成本。 提取完成后，需对提取液进行分离纯化，以获得高纯度的植物精油。首先通过过滤或离心的方式去除提取液中的植物残渣，然后采用减压蒸馏、旋转蒸发等方法去除提取溶剂，得到粗精油。粗精油中可能含有少量水分和杂质，可进一步通过分子筛脱水、柱层析等方法进行精制，最终获得纯度较高的植物精油产品。 在使用超声波提取仪提取植物精油的过程中，还需注意一些事项。一是提取设备的维护，定期清理提取槽，检查超声换能器的工作状态，确保设备正常运行。二是安全操作，提取过程中若使用易燃溶剂，需在通风良好的环境中进行，并远离火源；操作时需佩戴防护手套和护目镜，避免提取液接触皮肤和眼睛。三是原料的储存，预处理后的植物原料需密封保存，防止受潮和氧化，影响提取效果。 综上所述，超声波提取仪以其高效、温和、适用范围广等优势，在植物精油提取领域具有明显的应用价值。通过合理控制原料预处理方式和提取参数，可在保证精油品质的前提下，大幅提升提取效率，降低生产成本。随着超声波技术的不断发展和完善，其在植物精油提取中的应用将更加广泛，为天然产物开发利用提供更有力的技术支撑。 联系电话：18918712959 [...]

均质机制备辅酶Q10脂质体 超声波均质机制备辅酶Q10脂质体的工艺与应用 辅酶Q10作为一种脂溶性生物活性物质，具有抗氧化、增强免疫力等多种生理功能，但其水难溶性和低生物利用度限制了应用。脂质体作为新型载体可改善这一问题，而超声波均质技术凭借高效的分散能力，成为制备高质量辅酶Q10脂质体的关键手段。该技术通过超声空化效应实现脂质体的精细分散，显著优化脂质体的粒径分布与包封性能，为辅酶Q10的高效递送提供技术支撑。 超声波均质机的核心工作原理是空化效应与机械作用的协同。当15kHz-100kHz的高频超声波传入液体介质时，会交替形成高压区与低压区，低压区产生的微小真空气泡在高压区剧烈崩溃，瞬间释放数千大气压的冲击波和高温，可有效破碎脂质团聚体、乳化不相溶体系。同时，超声传播产生的强声流与微射流强化物料混合，进一步提升均质效果，最终将脂质体粒径调控至纳米级，保障分散均匀性。 制备工艺主要分为四个关键步骤。第一步为原料预处理，按比例称取辅酶Q10、卵磷脂、胆固醇等原料，加入无水乙醇中，在45℃条件下加热溶解30min，形成均匀脂质溶液。其中卵磷脂与胆固醇质量比控制为25:6，可优化脂膜稳定性，大豆卵磷脂中磷脂酰胆碱含量优选90%以上，以提升包封效率。第二步是薄膜制备，将脂质溶液置于圆底烧瓶，45℃水浴减压蒸发除去乙醇，形成光滑脂质薄膜，再经60℃真空干燥120min去除残留溶剂。第三步为水化乳化，向干燥薄膜中加入含聚乙烯吡咯烷酮和3%甘油的磷酸盐缓冲溶液（pH7.2），45℃水浴水化并加入30-40颗4-5mm玻璃珠加速分散，获得初级乳化液。第四步是超声波均质，采用冰浴超声模式避免物料降解，设定功率400W-500W，工作5min（工作1s/间歇1s），最终得到纳米级辅酶Q10脂质体。 制备过程中，多个参数显著影响脂质体质量。超声功率与时间是核心因素，功率提升可减小粒径、窄化分布，但过高功率易导致磷脂氧化；超声时间延长至20min时粒径趋于稳定，过长则可能引入杂质。水相环境中，pH值6.5-7.4的磷酸盐缓冲溶液可维持脂质体稳定性，表面活性剂聚乙烯吡咯烷酮能减少团聚。此外，原料配比中，吐温-80体积浓度控制在2%-2.5%、VE乙酸酯质量浓度4-15mg/mL，可进一步提升包封率与储存稳定性。经优化后，产物平均粒径可低至115nm左右，包封率可达87%以上。 相较于传统制备方法，超声波均质技术具有显著优势：一是高效性，短时间内即可实现纳米级分散，生产效率提升明显；二是均一性，通过精准调控参数可获得窄分布脂质体，保障产品质量稳定性；三是温和性，冰浴条件可保护辅酶Q10活性，避免高温对有效成分的破坏；四是操作简便，无需复杂设备联动，易于工业化放大。该工艺制备的辅酶Q10脂质体，能有效提升水溶性与生物利用度，延缓活性成分降解，在保健食品、医药等领域具有广阔应用前景。 综上，超声波均质机制备辅酶Q10脂质体通过优化工艺参数，可实现产物性能的精准调控。未来需进一步研究超声参数与脂质体长期稳定性的关联，优化配方体系，推动该技术在脂溶性活性物质载体制备中的规模化应用。 联系电话：18918712959

超声波浸锡设备 : 原理、优势与应用解析 在电子制造、新能源等行业的金属连接与表面处理领域，超声波浸锡设备凭借其高效、环保、优质的核心特性，逐渐替代传统浸锡工艺，成为关键加工设备之一。该设备借助超声波能量与热浸锡技术的协同作用，解决了传统工艺难以攻克的难焊材料焊接、焊接质量不稳定等问题，为高精度、高可靠性的生产需求提供了技术支撑。 超声波浸锡设备的核心工作原理基于超声波空化效应。设备运行时，超声波发生器产生高频振动信号，通过换能器转换为机械振动并传递至熔融锡液中。振动能量使锡液内部产生大量微小气泡，这些气泡在高频振动下迅速生成、膨胀并破裂，形成强烈的微射流和冲击波。这种空化效应能高效剥离焊件表面的氧化层和杂质，同时破坏锡液表面张力，使液态锡能快速、均匀地浸润焊件表面，形成牢固的金属结合层。整个过程中，热量负责熔化焊锡，超声波振动负责清洁表面和促进浸润，二者协同实现高质量浸锡。 相较于传统浸锡设备，超声波浸锡设备具备显著优势。其一，环保性突出。传统浸锡依赖助焊剂去除氧化层，易产生有害气体和工业废水，还需额外增加清洗工序。而超声波浸锡通过空化效应实现无助焊剂焊接，从源头杜绝化学污染，简化了生产流程，同时避免了助焊剂残留导致的腐蚀问题，提升了焊接接头的耐久性。其二，焊接质量更优。空化效应能有效排出焊接界面的气泡和杂质，使锡层附着均匀、无空隙，焊接接头牢固可靠，甚至可满足高真空环境下的气密密封要求。其三，适用范围广泛。该设备可实现铝、不锈钢、陶瓷、玻璃等传统工艺难以焊接的材料的浸锡处理，同时支持铜-铝、玻璃-金属等异质材料的连接，为新材料、新产品的开发提供了可能。其四，成本控制更佳。无需助焊剂和后续清洗设备，减少了物料消耗和设备投入；支持铝线替代铜线，可降低材料成本达80%，显著提升生产效益。 基于这些优势，超声波浸锡设备在多个行业得到广泛应用。在电子行业，主要用于漆包线搪锡、PCB板引脚浸锡、半导体器件封装等工序，保障电子元件的连接可靠性和电气性能。新能源领域中，可实现电池极耳、光伏组件引出线的高精度浸锡，提升储能设备的安全性和稳定性。汽车制造行业则利用其处理发动机线束、传感器引脚等部件，适应汽车工况的高温、振动等严苛要求。此外，在航空航天、光学仪器等高端制造领域，该设备可满足精密零部件的高可靠性焊接需求，如光学玻璃的金属化处理、超导材料的连接等。 为确保设备稳定运行和操作安全，使用时需遵循规范的操作与维护流程。操作前，应将设备放置在稳定平整、干燥通风的环境中，远离振动源和易燃易爆物品，同时检查电源接地是否良好、焊头是否清洁无残留。操作过程中，需根据焊件材料和尺寸，合理设置超声波功率、频率、锡液温度和浸锡时间，避免参数不当导致焊件损坏或焊接质量下降。设备维护需定期进行，包括清洁焊头和锡槽残留、检查换能器等易损件的磨损情况、排查电气线路的松动或损坏问题，及时更换失效部件，以延长设备使用寿命并保障运行安全。 随着制造业向高精度、绿色化方向发展，超声波浸锡设备的技术优势愈发凸显。其通过创新的工艺原理，解决了传统浸锡工艺的诸多痛点，在提升产品质量的同时，实现了环保与效益的双重提升。未来，随着自动化控制、智能参数调节等技术的融入，该设备将进一步适应规模化、精细化的生产需求，为制造业的转型升级提供更有力的支撑。 联系电话：18918712959 [...]
