柔性电路板金属触点连接

在柔性电路板的精密结构中，金属触点虽体积微小，却扮演着 “神经末梢” 的关键角色，是实现电路导通、信号传输与设备互联的核心枢纽。从消费电子到工业设备，这些隐形的金属节点支撑着柔性电子技术的持续演进。

金属触点的性能根基始于科学的材料选择。铜作为基础导电材质，凭借优异的导电性成为触点基底，但纯铜易氧化、耐磨性不足，需通过镀层工艺优化性能。镍层常作为中间过渡层，既能增强与铜基底的结合力，又能隔绝空气腐蚀，为表层保护奠定基础。镀金层则是高端触点的优选，其导电性受温度影响小，即使在柔性电路板频繁弯折导致局部升温时，仍能保持电阻稳定，且抗氧化与耐磨性极强，经数万次插拔或按压后仍能维持良好接触状态。在特殊场景中，镀银触点可提升高频信号传输效率，镀锡触点则便于后续焊接操作，不同镀层组合精准匹配多样化需求。

精密制造工艺是保障触点可靠性的关键。触点加工需经过严格的前处理环节，通过化学清洗与微蚀技术清除表面油污与氧化物，形成粗糙界面以增强镀层附着力。电镀沉积阶段需精准控制参数，如化学镀镍金工艺中，镍层厚度通常控制在 5-8 微米，金层仅需 0.05-0.1 微米，即可在控制成本的同时实现性能目标。后处理环节的清洗与烘干则需彻底去除残留药剂，避免腐蚀隐患，再通过百格测试、扫描电镜检测等手段确保镀层无脱落、开裂。

金属触点的设计与性能直接决定设备运行质量。在折叠屏手机中，铰链处的触点需承受数十万次弯折，其镀层延展性需与柔性基材同步形变，避免开裂导致信号中断；新能源汽车电池管理系统的触点需在 – 40℃至 150℃的温度波动中保持稳定，通过耐高温镀层与锁定结构防止连接失效。对于 5G 设备等高频场景，触点的低阻抗特性可减少信号衰减，保障 10Gbps 级别的数据传输效率。

随着电子设备向微型化、高可靠性发展，金属触点正朝着超小型化、高密度方向演进。0.2mm 以下间距的触点设计已逐渐普及，配合环保电镀工艺与新型合金材料，既满足 RoHS 等环保标准，又突破极端环境应用限制。这些微小的金属节点，正以其精准的性能适配，支撑着柔性电子技术在更多领域的创新突破。

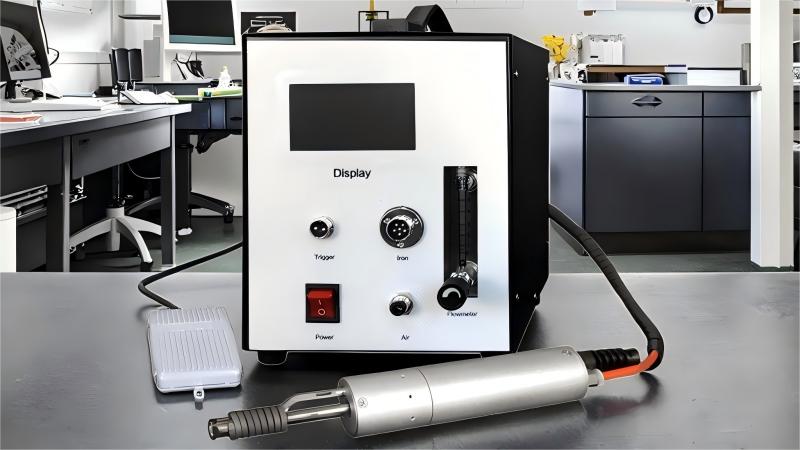

超声波电烙铁焊接柔性电路板（FPC）金属触点，核心优势是通过超声波振动辅助热传导，实现低温快速焊接，减少对 FPC 基材的热损伤。
核心焊接要点
焊接对象特性：FPC 基材多为聚酰亚胺，耐高温性差；金属触点通常为镀金、镀锡或铜材质，需精准控制焊接能量。
关键工艺参数：需匹配电烙铁功率（通常 20-60W）、超声波振幅（20-50μm）及焊接温度（180-250℃），避免触点虚焊或基材变形。
操作控制要素：焊接时需保持稳定压力（0.1-0.3N）和极短时间（0.5-2 秒），选用针尖或马蹄形烙铁头，确保能量集中于触点区域。
