实验室使用超声波分散设备处理电池电极浆料

在实验室研发电池（如锂离子电池、钠离子电池）时，电极浆料的分散质量直接影响电极的电化学性能（如容量、循环稳定性、倍率性能）。超声波分散设备凭借高效的空化效应和剪切力，能精准解决传统分散（如机械搅拌、球磨）的痛点，成为实验室处理电极浆料的核心工具之一。其具体应用逻辑和操作细节如下：

一、电极浆料的组成与分散需求
电极浆料通常由活性物质（如LiFePO₄、NCM三元材料、硬碳）、导电剂（碳黑、石墨烯、碳纳米管CNT）、粘结剂（PVDF、SBR）和溶剂（NMP、去离子水）组成，分散的核心目标是：
1. 打散活性物质的团聚体（避免颗粒堆积导致的锂离子扩散阻力增大）；
2. 让导电剂均匀包覆活性物质表面（形成连续导电网络，降低电极内阻）；
3. 保证粘结剂分子充分溶解并均匀分布（避免局部粘结力不足导致的电极脱落）。

二、超声波分散的原理与优势（实验室场景适配性）

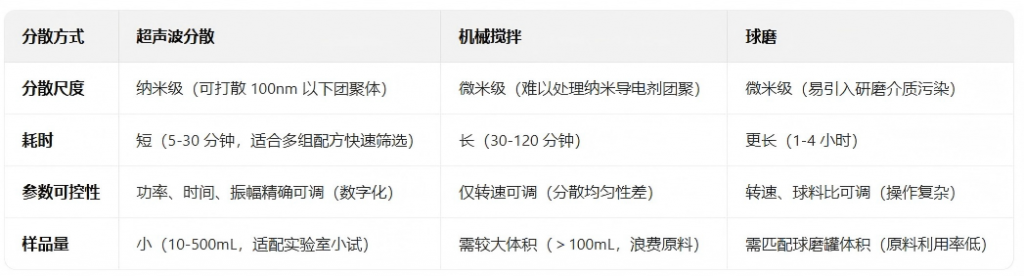

超声波分散通过高频机械振动（通常20-50kHz）在浆料中产生“空化效应”：振动使液体中形成微小气泡，气泡瞬间破裂时释放巨大冲击力（局部压力可达数千大气压）和剪切力，直接打散颗粒团聚体。相比传统方法，其在实验室中的优势显著：

三、实验室处理电极浆料的关键应用场景
1. 纳米导电剂的分散（碳纳米管、石墨烯）
碳纳米管（CNT）和石墨烯因高导电性（电导率＞10⁴ S/m）被广泛用于电极，但极易因范德华力团聚（形成微米级“碳团”），导致导电网络断裂。
– 传统问题：机械搅拌无法打破CNT的管束结构（直径5-20nm，长度5-50μm），团聚的碳团会导致电极局部无导电通路，倍率性能下降（如1C放电容量比理论值低20%-30%）。
– 超声波解决方案：
– 采用探针式超声波设备（实验室常用，探针直接插入浆料），功率300-600W，振幅30-50μm，分散10-20分钟；
– 空化效应可将CNT管束打散为单根或少数几根的分散态，石墨烯片层也能被剥离并均匀铺展在活性物质表面；
– 结果：电极导电网络连续，1C倍率下容量保持率提升15%-25%，内阻降低30%以上（如LiFePO₄电极内阻从50mΩ降至35mΩ以下）。

2. 高固含量浆料的均匀分散（提升涂覆效率）
实验室研发中，为减少溶剂用量（降低成本、缩短干燥时间），常需制备高固含量浆料（固含量50%-70%），但此时浆料粘度高（＞10000 cP），传统搅拌易出现“死角”，导致分散不均。
– 超声波优势：
– 高频振动可穿透高粘度浆料，通过剪切力打破局部团聚，使活性物质、导电剂、粘结剂在高固含量下仍能均匀混合；
– 例如：三元NCM811浆料（固含量60%）经超声波分散后，涂覆的电极片厚度偏差＜5%（传统搅拌偏差＞10%），避免因厚度不均导致的电池充放电极化差异。

3. 活性物质的“轻度分散”（保护颗粒结构）
部分活性物质（如硅基负极、磷酸锰铁锂）颗粒脆性高，过度分散（如球磨）会导致颗粒破碎（粒径从5μm降至1μm以下），反而增加比表面积（导致副反应加剧，循环寿命下降）。
– 超声波的精准控制：
– 采用低功率间歇式分散（功率100-300W，工作30秒停10秒），仅打散表面疏松团聚体（粒径10-50μm），不破坏核心颗粒（保持原始粒径3-5μm）；
– 例如：硅碳复合负极（Si含量10%）经超声波分散后，首次库伦效率从85%提升至90%（避免颗粒破碎导致的SEI膜过度生长），循环50次容量保持率提升10%。

4. 粘结剂的溶解与包覆（避免“团聚结块”）
粘结剂（如PVDF）需在溶剂（NMP）中充分溶解为分子级分散，才能均匀包覆活性物质和导电剂。若溶解不充分，会形成“粘结剂结块”，导致电极局部无粘结力（涂覆后易脱落）。
– 超声波辅助溶解：
– 先将PVDF粉末与NMP混合，用超声波（20kHz，200W）处理5-10分钟，加速PVDF分子链舒展（传统搅拌需30分钟以上）；
– 再加入活性物质和导电剂继续分散，使粘结剂分子均匀包覆在颗粒表面，电极片的剥离强度（测试标准ASTM D3359）从0.5N/cm提升至1.0N/cm以上，避免充放电过程中活性物质脱落。

四、实验室操作的关键参数与注意事项
1. 参数优化：
– 功率：根据浆料类型调整（纳米导电剂需300-600W，活性物质轻度分散用100-300W），功率过大会导致浆料温度骤升（＞60℃），使PVDF分解（耐温＜120℃）或溶剂挥发；
– 时间：分散时间过短（＜5分钟）团聚未打散，过长（＞60分钟）可能导致活性物质结构破坏（如磷酸铁锂的橄榄石结构坍塌）；
– 固含量：建议先从30%-40%低固含量开始调试，逐步提高至目标值（避免高固含量下超声探头负载过大）。

2. 温度控制：
超声过程产热明显，需通过冰水浴或低温超声探头控制浆料温度＜40℃（尤其对水基浆料，避免SBR粘结剂因高温失活）。

3. 设备选择：
实验室优先选数控探针式超声波分散仪（如20-50kHz可调，功率0-1000W），探针直径3-10mm（适配50-500mL烧杯），避免使用槽式超声（能量分散，分散效率低）。

4. 分散后评估：
通过激光粒度仪测活性物质粒径分布（D50偏差＜5%为合格）、SEM观察导电剂分布（无明显碳团）、粘度计测浆料粘度（稳定性：静置24小时粘度变化＜10%）。

五、核心价值（实验室研发视角）
超声波分散设备通过精准控制分散过程，为电池电极浆料的配方优化提供了可重复、高效率、低污染的解决方案：
– 加速研发周期：单组浆料分散时间从传统搅拌的1小时缩短至15分钟，支持一天内完成10+组配方筛选；
– 保证数据可靠性：分散均匀性高，平行样的电池性能偏差＜3%（传统方法偏差＞10%）；
– 拓展材料适用性：能处理纳米导电剂、高脆活性物质等难分散体系，为新型电极材料研发（如无粘结剂电极、全固态电池电极）提供可能。

综上，在实验室电池研发中，超声波分散设备是提升电极浆料质量的“核心工具”，其应用直接关联电极性能的稳定性和可靠性，是从配方研发到工艺放大的关键支撑。

联系电话：18918712959
